YF396信報箱電控鎖

智能電控鎖生產廠家制造的YF396信報箱智能電控鎖適用于信報箱,書柜,小柜門等智能柜鎖.電控鎖主體外形尺寸結構安裝圖,使用壽命,技術質量檢驗要求,包裝及穩定性要求詳解

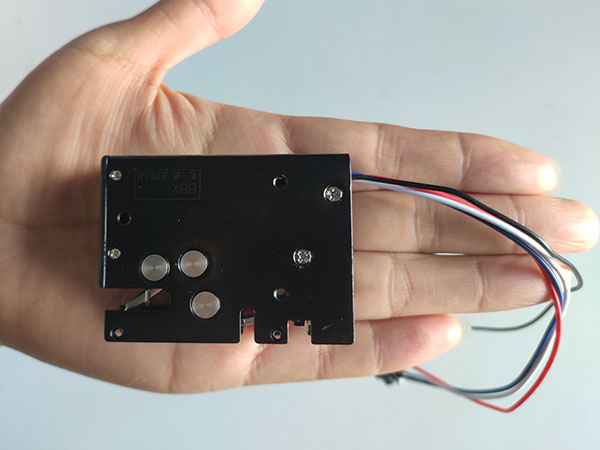

YF396信報箱智能電控鎖產品說明

一、YF396信報箱電控鎖適用范圍

適用場景：信報箱、書柜、小柜門等智能柜

二、主體內容與采用標準

   1.1本說明書描述信報箱智能電控鎖物體，外形結構，技術要求，質量要求，檢驗規則，包裝，使用的規格及要求。

   1.2產品采用

   GB5944輕工業產品金屬鍍層腐蝕試驗結果的評價;

   GB/T10125-1977人造氣氛腐蝕試驗鹽霧試驗;

   GB/T1804-92一般線性尺寸的未注公差;

1、物料：詳見《信報箱智能電控鎖鎖BOM》的物料清單：

2、組件要求：所有組件結構及尺寸，材料以產品工程圖為準，未注公差按GB/T1804-M級單位為mm

3、產品規格：尺寸僅為長56mm×高43mm×厚15.2mm；

三、電磁鐵模式

電磁鐵的具體參數：

1）使用電壓：DC12V±20%

2）電阻：3.5Ω±10%；電流：3.4A；功耗：41W

3）使用電壓：DC24V±20%

4）電阻：14Ω±10%；電流：1.7A；功耗：41.1W

5）使用溫度：-20°-55°

6）適用情況：間隙型

7）電阻：6Ω±10%；電流：3.4A；功耗：24W

8）響應時間：小于20ms

9）起動：水平放置，行程8mm，通電DC12V，初起吸力150g（帶彈簧測試）

10）耐電壓：一分鐘AC500V/0.5M或一秒鐘AC600V/0.5mA

11）絕緣值：50MΩMIN，DC500V

12）絕緣等級：E級

13）使用壽命：500000次以上

通電時間：通電100毫秒，斷電0.9秒到1秒，斷電時間可以加長，但是通電時間最長不要超過200毫秒，不可頻繁通電

四、使用壽命要求

1）外觀組件及電鍍工藝要求過到（GB5944輕工業產品金屬鍍層腐蝕試驗結果的評價）  和(GB/T10125-1997人造氣氛腐蝕試驗鹽霧試驗）相關要求，中性鹽霧試48H面板表 面不能有任何銹點

2）鎖體結構部分要求500000次內不卡層或無法開啟

五、外觀要求

   鎖體表面電泳黑處理，不能有明顯色差，瑕疵等缺陷，表面不能有明顯的碰劃傷等不良。   使用環境：室內

六、穩定性要求

    鎖體內部各組件及各零件均用國際緊固件固定（如十字螺釘），根據各件所在位置和應承受的力調整扭力進行緊固，必要時加緊固膠或防滑墊等，以確保產品在運輸和客戶在使用的中出現松動和件脫落現象。

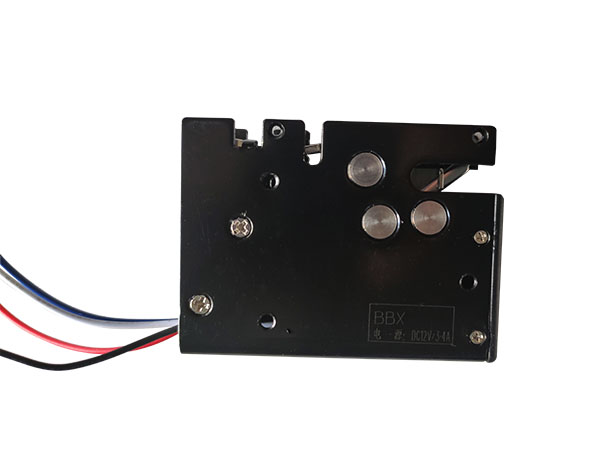

七、產品外形結構

7..1鎖體部分

1)未注尺寸公差±0.3

7.2在智能電控鎖的尾部引出有兩個二芯接插件：

連接紅、黑兩線的接插件為電磁鐵電源接線端。

連接白、藍兩線的接插件為關門監控接線端。

         兩個接插件均不分正負極。
