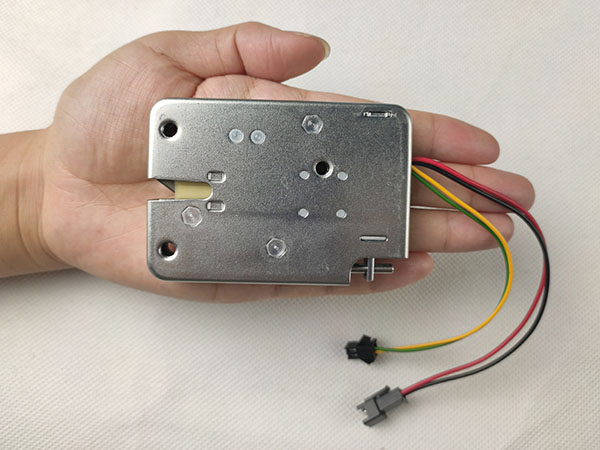

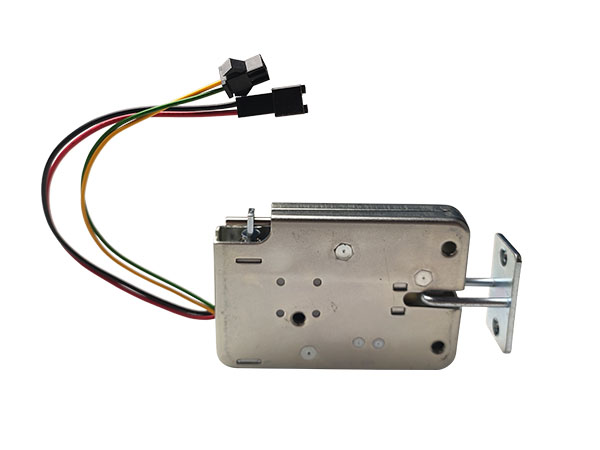

智能電控鎖生產廠家制造的BBX517智能電控鎖適用于儲物柜,存包柜,快遞柜,快餐柜,自動售貨機等智能電控開鎖柜子.電控鎖產品使用說明,參數,使用方法,安裝尺寸圖紙參數詳解
使用說明：
1、該產品主要安裝于設備內部，防水環境中。
2、產品不得接觸水、油及有機溶液。
3、產品裝配使用合適扭力固定，避免扭力過大導致緊固異常。
4、注意產品使用直流穩壓 12V 電源。
產品參數：
| 額定電壓（V） | 12VDC(直流)±10% | |
| 額定電流（A） | ≤2.0A | 電阻 6.0 歐姆 |
| 最大瞬間工作電流 | 2A | |
| 最大負重開鎖（12V） | ≥8.0 kg | |
| 最大瞬間拉力 | ＞2N | |
| 開鎖向外彈力 | 1.8-2.2 kg | |
| 電磁鐵鐵芯工作行程 | 5.5±0.5mm | |
| 鎖殼材質 | SPCC+鍍藍鋅 | 鹽霧試驗（滿足 48h） |
| 塑料件材質 | ABS | |
| 引線長度 | 外露長度不低于 130mm（0，+40） | 行程開關及電磁鐵引線長度 |
| 鎖線序及顏色 | 1、VCC 紅線 | 1、LED_GND 的藍線需求為： |
| 2、GND 黑線 | 鎖開，LED_GND 與鎖的 GND 導通； | |
| 3、STATE 黃線 | 鎖關：LED_GND 與鎖的 GND 斷開。 | |
| 4、STATE 綠線 | 2、兩條狀態線需求為：鎖開時兩狀態線短路，鎖關時兩狀態線開路。 | |
| 工作溫度 | -20℃到+70℃ | |
| 存儲溫度 | -25℃到+75℃ | |
| 工作相對濕度 | 10%—80%RH(無凝露) | |
| 存儲相對濕度 | 5%—95%RH(無凝露) | |
| 鎖外殼尺寸 （長*寬*厚） | 80mm*56mm*13mm | 僅供參考 |
| 質保 | 保修期 1 年 |
使用方法：通電時間：通電100毫秒，斷電0.9秒到1秒，斷電時間可以加長，但是通電時間最長不要超過200毫秒，不可頻繁通電
圖紙參數：
