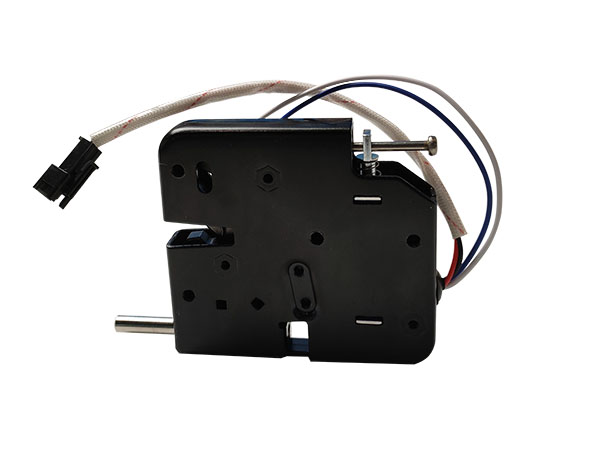

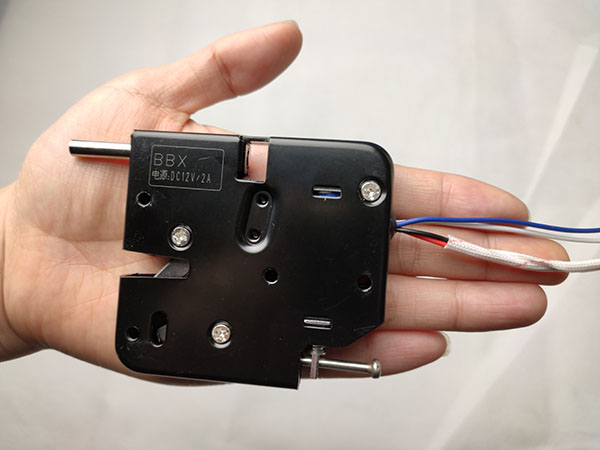

YF591電控鎖

智能電控鎖生產廠家制造的YF591智能電控鎖適用于儲物柜、存包柜、快遞柜、快餐柜、自動售貨機等智能電控開鎖的柜子。詳解產品說明參數原理，使用方法，安裝圖紙尺寸參數圖解。

YF591智能電控鎖產品說明

YF591電控鎖適用范圍：

儲物柜、存包柜、快遞柜、快餐柜、自動售貨機等智能電控開鎖的場合。

一、主體內容與采用標準

   1.1本說明書描述YF591智能儲物柜鎖物體，外形結構，技術要求，質量要求，檢驗規則，包裝，使用的規格及要求。

   1.2產品采用

   GB5944輕工業產品金屬鍍層腐蝕試驗結果的評價;

   GB/T10125-1977人造氣氛腐蝕試驗鹽霧試驗;

   GB/T1804-92一般線性尺寸的未注公差;

1、組件要求：所有組件結構及尺寸，材料以產品工程圖為準，未注公差按GB/T1804-M級單位為mm

2、產品規格：尺寸僅為長73mm×高67.5mm×厚13.5mm；

二、電磁鐵模式

電磁鐵的具體參數：

1）使用電壓：DC12V±20%

2）電阻：6Ω±10%；電流：2A；功耗：24W

3）使用電壓：DC24V±20%

4）電阻：20Ω±10%；電流：1.2A；功耗：28.8W

5）使用溫度：-20°-55°

6）適用情況：間隙型

7）電阻：6Ω±10%；電流：2A；功耗：24W

8）響應時間：小于20ms

9）起動：水平放置，行程8mm，通電DC12V，初起吸力150g（帶彈簧測試）

10）耐電壓：一分鐘AC500V/0.5M或一秒鐘AC600V/0.5mA

11）絕緣值：50MΩMIN，DC500V

12）絕緣等級：B級

13）使用壽命：500000次。

通電時間：通電100毫秒，斷電0.9秒到1秒，斷電時間可以加長，但是通電時間最長不要超過200毫秒，不可頻繁通電

三、使用壽命要求

鎖體結構部分要求500000次內不卡層或無法開啟

四、外觀要求

   鎖體表面電泳黑處理，不能有明顯色差，瑕疵等缺陷，表面不能有明顯的碰劃傷等不良

   使用環境：室內

五、產品外形結構

5.1鎖體部分

1)未注尺寸公差±0.3

2)滑桿運作靈活，無卡滯。

5.2在智能電控鎖的尾部引出有兩個二芯接插件：

連接紅、黑兩線的接插件為電磁鐵電源接線端。

連接白、藍兩線的接插件為關門監控接線端。

兩個接插件均不分正負極。
