HT6513智能柜電控鎖

智能柜電控鎖生產廠家制造的HT6513智能柜電控鎖適用于儲物柜,寄存柜,快遞柜,信報箱等智能電控鎖開門柜子.產品使用說明,參數原理特點,使用方法及安裝圖紙尺寸參數圖解

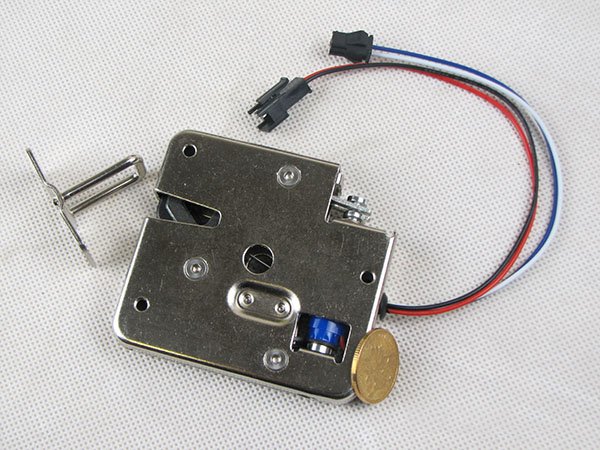

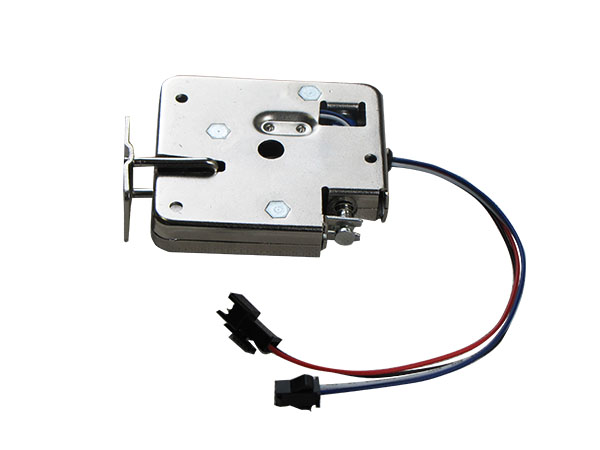

HT6513智能柜電控鎖產品說明

【中國專利號：201420505027.1】

智能電控鎖是一種使用電能控制開門、手動閉門的一種專用鎖。HT6513型智能柜電控鎖是一種具有獨特設計、精心打造的一款很具特色的具有獨立知識產權的智能柜電控鎖。鎖體內部機械、電器件均采用卡扣方式固定，避免了螺釘固定長期使用后會松動的缺陷，從而使電控鎖可靠性大大提高。取消了專用頂桿，在鎖體內部采用夾緊擺片來取代頂桿，既保持了頂桿功能，又精簡了結構，使鎖體簡潔美觀安裝方便。

一、適用范圍：

儲物柜、寄存柜、快遞柜、信報箱等智能電控開鎖的場合。

二、技術參數：

三、產品特點：

1、工作模式：手動關門上鎖、電動瞬間觸發開鎖的工作模式。觸發通電時間小于1秒，閉門常態不耗電。

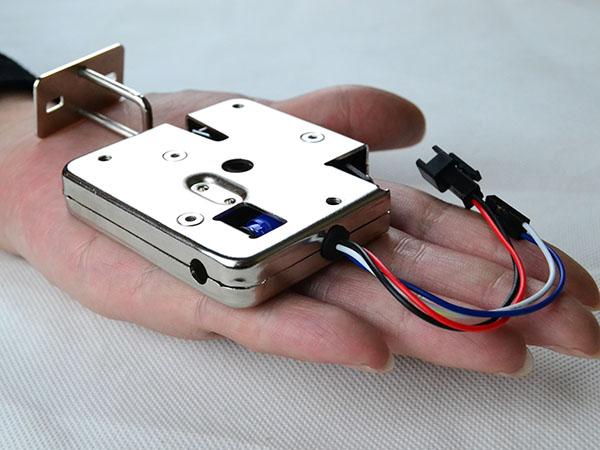

2、體較小重量輕：尺寸僅為長70mm×高65mm×厚13mm；重量?jī)H為150克?？梢匝b在門的高度70mm的柜門上。

3、緊急開鎖：鎖體尾部上方設有緊急開鎖操作機構。

4、壽命長：老化測試200萬次可確保線圈不燒毀。

5、通用性：鎖體不分左右，無論左開門還是右開門均適用。

6、鎖體上設有窺視孔，可以方便地精確調整關門狀態監控開關的通斷時間點；

7、安全可靠性：防振、防技術性開鎖、防撬設計使用安全；內部零件夾卡式固定方式，不會出現螺絲松動的情況，使用長期可靠。

四、使用及安裝說明：

1、用戶在使用之前先詳細閱讀此說明書，對照配件表查看主要配件是否齊全。

2、安裝前先通電（時間小于0.8秒）檢測電控鎖的動作是否靈活；檢測關門監控開關狀態知否正常，確認工作狀態均正常后再實際安裝。

3、在智能電控鎖的尾部引出有兩個二芯接插件：

連接紅、黑兩線的接插件為電磁鐵電源接線端。

連接白、藍兩線的接插件為關門監控接線端。

兩個接插件均不分正負極。接線示意圖見下圖

4、安裝相對位置應參照下圖的安裝位置，以免造成干涉現象。

鎖鼻的緊固螺釘代號和規格為：GB/T70.3-200內六角沉頭螺釘M3×8

鎖鼻的安裝孔距：倒角圓孔：25mm   長孔：22mm

5.鎖體安裝孔應做成“一”形孔，便于調整鎖體前后位置，以消除箱體制造誤差。尺寸見下圖：

6.鎖體螺孔為M4，線鎖殼的兩邊在同一中心上有兩個螺孔，這兩個螺孔非同一螺旋線形成，所以不能穿透緊固。

緊固螺釘規格為：GB/T818-2000十字槽盤頭螺釘M4×10

由于螺釘?shù)穆菁y不到螺釘?shù)母浚月葆斏享毤右恢黄綁|避免無螺紋的根部損傷鎖殼上的螺紋孔。或用帶墊的防松螺釘也可。

平墊的規格為：GB/95-2002平墊4

如下圖所示：

本公司的產品若有改進或變更，恕不另行通知。謝謝！——洛陽百寶箱科技有限公司
